Introduktion: Varför ramparametrar är avgörande för perfekt brodyr När din Redline-brodyrmaskin vet exakt var ramen börjar och slutar, syr den säkert och centrerar ditt motiv som tänkt. När den inte vet – då kommer hoppstygn, träffade ramkanter och skev centrering som brev på posten. Den här guiden destillerar allt som visas i videon till tydliga steg som du kan upprepa på din egen maskin.
Vad du kommer att lära dig
- Hur du startar från ett neutralt läge (ingen ram vald) och varför det spelar roll.
- Hur du kör Auto Set Frame Origin och nollställer X/Y-koordinaterna för korrekt referens.
- En enkel pappersmall-metod för att hitta ramens fysiska centrum och läsa av koordinaterna.
- Hur du matar in center- och storleksvärden för klädramar A–F samt kepsdrivaren (Hat Frame J).
- Praktiska kontroller, marginaler och vanliga fallgropar att undvika.

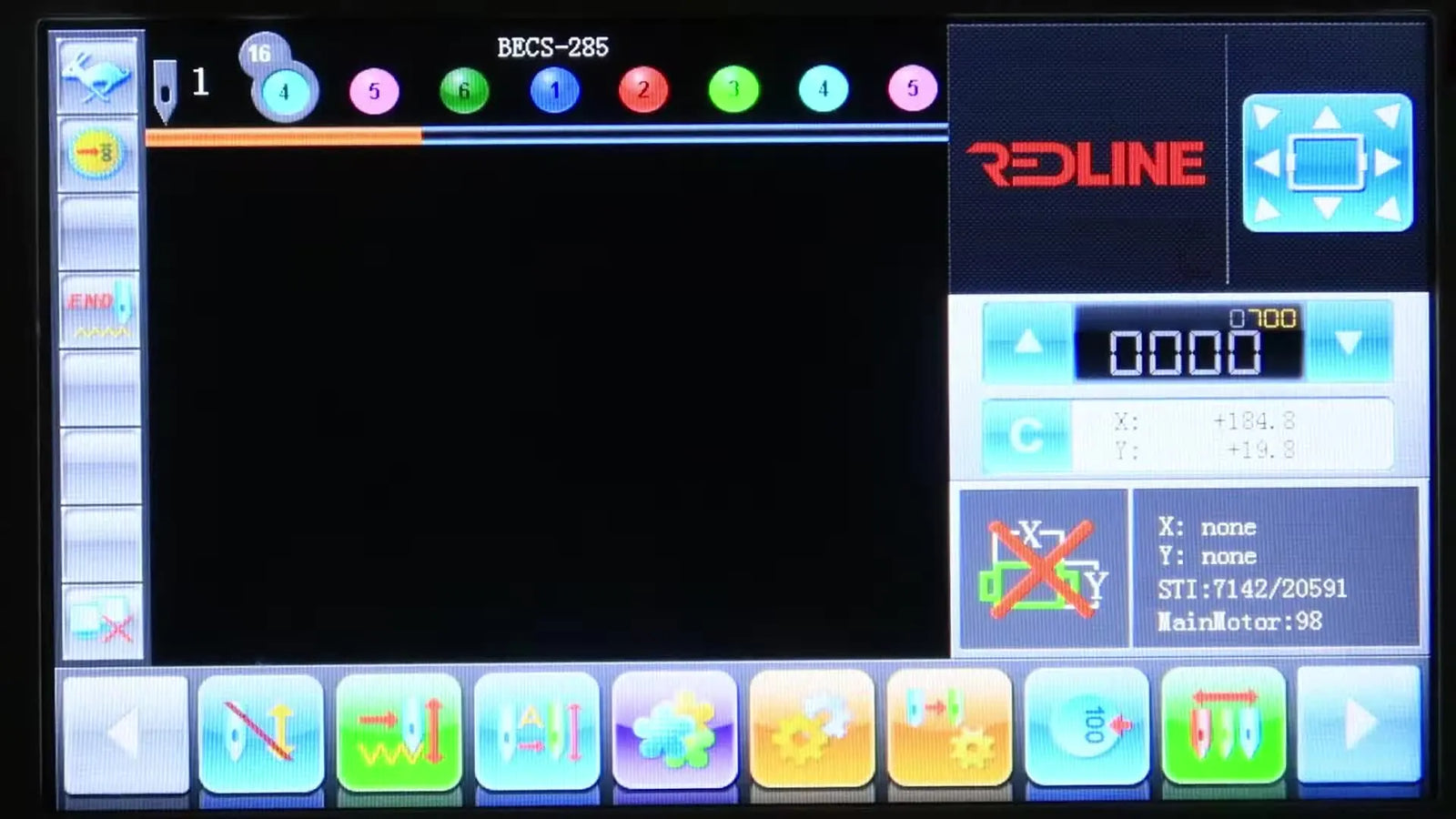

Steg 1: Förbered maskinen för inställning Deselecting Any Active Frame Börja med att säkerställa att ingen ram är vald. På skärmen ska du se en röd X över ramikonen. Om en ram är vald: tryck på ramikonen, gå till Frame Select, använd pilarna tills det står No, och bekräfta. Detta ”nolläge” gör att kommande mätningar inte förskjuts av tidigare val.
Proffstips
- Starta alltid från No-frame-läget innan du mäter eller ändrar parametrar. Det minimerar risken att dina nya värden baseras på ett gammalt offset.
Setting Your Reference Point to Needle #1 Välj nål #1 som din fysiska referenspunkt. Tryck på ikonen med tre nålar och välj siffran 1. Att konsekvent använda samma nål gör att centrumet du hittar med pappersmallen matchar koordinaterna du läser på skärmen.
Snabbkoll
- Röd X synlig? Ja.
- Nål #1 vald? Ja.
Steg 2: Kalibrera maskinens nollpunkt (origin) Running the 'Auto Set Frame Origin' Function Navigera till sida två i menyn, öppna maskinparametrar (skiftnyckel/skruvmejsel), välj Set Frame Origin och sedan Auto Set Frame Origin. Pantografen rör sig nu till maskinens hemposition. Detta är din interna referens för alla ramar.
Resetting Coordinates to Zero Gå tillbaka till huvudskärmen. Tryck på C för att rensa X och Y. Bekräfta. Nu ska koordinaterna visa +0.0/+0.0. Den här nollställningen gör nästa centrering med pappersmall entydig och jämförbar mellan ramar.
Varning
- Kör inte inställningar med en ram redan vald – det ger felaktig origin och kan leda till kollisioner.
Steg 3: Hitta den fysiska mitten av dina ramar Creating a Simple Paper Template För att hitta ramens mitt, använd en pappersmall. Lägg ramen (t.ex. 19 cm) på papper, spåra insidan, klipp ut cirkeln, vik på mitten och vik igen. Krysspunkten är den exakta mitten – markera den. Den här praktiska metoden ger en robust måltavla för nål #1.
Proffstips - Var noga när du spårar och viker; små slarv leder till förskjutna centrum. En tydlig kryssmarkering hjälper dramatisk precision.
Aligning the Needle and Recording Coordinates Montera ramen i maskinen och lägg pappersmallen i ramen. Använd pilarna på kontrollpanelen för att flytta pantografen tills nål #1 står exakt över mittmarkeringen. Läs av X/Y på skärmen och anteckna. Dessa värden blir Center X och Center Y i inställningarna.
Snabbkoll
- Nål #1 exakt över märke? Ja.
- Koordinater avlästa och antecknade? Ja.
Mikroreflektion
- Den här pappersmetoden är enkel, repeterbar och oberoende av ramstorlek. Den fungerar för både cirkulära och rektangulära ramar.
Steg 4: Ange och spara parametrar för klädramar Configuring Frame A (Largest Hoop) Gå till Settings > Frame Para1 > Clothing Frame A. Mata in dina uppmätta center-värden. I videon demonstreras Center X = 99 mm och Center Y = −51 mm som exempel; dina värden kan variera beroende på maskin. Ange sedan arbetsytans storlek (X Size/Y Size). För Frame A i videon används X = 435 mm och Y = 285 mm. Dessa storlekar beskriver det säkra syområdet, inte hela ramens yttre mått.
Varning
- Förväxla inte hela ramens mått med arbetsytan. Lämna marginal så att pressarfoten inte riskerar att slå i ramen.
Setting Up Frames B through F for Other Sizes Fortsätt i Frame Para2 för övriga klädramar. Videon visar följande arbetsytor (konvertera cm→mm och dra av en liten marginal):
- Frame B (30×30 cm): X/Y = 260 mm.
- Frame C (19 cm cirkulär): X/Y = 170 mm och välj Circular som form.
- Frame D (15 cm): X/Y = 130 mm.
- Frame E (12 cm): X/Y = 100 mm.
- Frame F (9 cm): X/Y = 70 mm.
Dina center-värden kan återanvändas om referensen är identisk, men kontrollera alltid mot din fysiska centrering.
Snabbkoll
- Form (Rectangle/Circular) matchar ramens typ? Ja.
- Storlekar i mm? Ja.
- Marginal lämnas vid kanterna? Ja.
Frågor du kanske ställer dig
- Varför är arbetytan mindre än ramens totala mått? För att lämna utrymme för pressarfoten och undvika kollisioner.
- Måste jag göra detta varje gång? Nej. När ramarna är sparade väljer du bara rätt ram i menyn vid användning.
Proffstips
- Använd referensdekalerna på maskinen (om tillgängliga) för att snabbt översätta ramstorlek till mm och hitta lämplig säker arbetsyta. broderiramar for brodyrmaskiner
Material- och ramsnack: marginaler och tillbehör Även om videon fokuserar på Redlines standardramar är principen densamma oavsett typ: du kalibrerar origin, hittar fysisk mitt och definierar ett säkert syfält. Om du använder alternativa lösningar som magnetisk broderiram kan du fortfarande följa pappersmall-metoden för att fastställa centrum innan du testar med en liten provsöm.
- Om du jobbar med olika ramtyper i studion, dokumentera varje uppsättning center- och storleksvärden. Det sparar mycket tid mellan jobben. magnetisk broderiramar
- Tänk på att rektangulära ramar ofta kräver noggrannare positionering vid långa motiv – gör därför en snabb trace runt designen första gången. ändlös broderiram
Steg 5: Konfigurera kepsdrivaren Preparing the Machine for the Cap Driver För kepsdrivaren (Hat Frame J) visar videon en viktig ordning: ta bort tubarmarna först. Kör sedan Auto Set Frame Origin och nollställ koordinaterna med C – allt detta utan bilagor monterade. Därefter installerar du kepsdrivaren. Ordningen minskar risken att maskinen ”minns” en felaktig referens och förhindrar mekaniska kollisioner.
Finding the Cap Driver Center Flytta pantografen så att nålen linjerar med referenspunkten för kepsdrivaren. I videon används området mellan två skruvar på plattan (något närmare den bakre skruven) som praktisk mittenreferens. Läs av och anteckna X/Y.
Entering Hat Frame Parameters Gå till Settings > Frame Para1 > Hat Frame J. Ange center (exempel i videon: X = 100 mm, Y = 33 mm) och arbetsyta (X = 365 mm, Y = 65 mm), och spara. Dessa värden är exempel från demonstrationen; dina kan avvika beroende på maskinens fysiska centrering och fästens montering.
Varning
- Installera inte kepsdrivaren innan du har kört Auto Set Frame Origin utan tubarmar – det kan orsaka kollision.
Snabbkoll
- Tubarmar borttagna före Auto Origin? Ja.
- Koordinater nollställda? Ja.
- Hat Frame J inmatad och sparad? Ja.
Från kommentarerna: problem, mönster och lösningar Vi gick igenom tråden och här är vad som stack ut:
- Flera användare undrade hur man aktiverar Set Frame Origin (ibland är knappen blockad). Videon visar att du först ska avmarkera alla ramar (röd X), sedan köra Auto Set Frame Origin och slutligen rensa koordinaterna.
- En användare rapporterade att pantografen gick i sidokollision och gav servo-fel kring 2:00. Videon visar inte felsökningssteg för detta, så vi kan inte ange en definitiv orsak – säkerställ dock att du är i No-frame-läge och att du kör Auto Origin enligt ordningen.
- En annan efterfrågade parametrar för en 1200×500-ram. Dessa storlekar demonstreras inte i videon; följ pappersmall-metoden och lämna marginal vid kanterna.
- En fråga gällde att det röda spårningsljuset vid konturering vandrar från mitten till ordets början. Videon täcker inte denna funktion, så felsökning får ske utifrån maskinens spårningsinställningar och vald startpunkt i designen.
- Påpekande om brist på ram-tabell bemöttes i tråden med att en referenstabell följer med vid köp (enligt svar i kommentaren). mighty hoop
Proffstips för workflow och precision
- Dokumentera dina center- och storleksvärden för varje ram i en tabell (inkludera datum och eventuell marginal). Sätt en etikett nära kontrollpanelen.
- Gör alltid en torrkörning/trace av designens kontur inom arbetsytan första gången du syr på en ny ram. Det är ditt sista säkerhetsnät.
- Byter du ofta mellan textil och keps: skapa en checklista för ordningen (tubarmar av → Auto Origin → installera kepsdrivare → centra → mata in Hat Frame J). mighty hoops
Vanliga fallgropar och hur du undviker dem
- Cm vs mm: Videon visar att 30×30 cm konverteras till 300×300 mm – men arbetytan sätts till 260×260 mm för marginal. Dubbelkolla alltid enheter.
- Fel ramform: Runda ramar kräver att du väljer Circular. Det påverkar hur mjukvaran beräknar trace och begränsningar.
- Återanvänd inte gamla värden blint: Hitta centrum på din maskin – små variationer förekommer. fast frames embroidery
Checklistor att spara nära maskinen
- För klädramar: No frame → Nål #1 → Auto Set Frame Origin → C för 0/0 → Pappersmall och centrum → Notera X/Y → Frame Para (A–F) → Ange Center X/Y → Ange X/Y Size → Form → Spara.
- För kepsdrivaren: Ta bort tubarmar → Auto Set Frame Origin → C för 0/0 → Installera kepsdrivare → Centrera (mellan skruvarna) → Notera X/Y → Hat Frame J → Ange center och storlekar → Spara. magnetisk broderiram
Felsökning som ryms inom videons ramar
- ”Set Frame Origin är blockerat”: Säkerställ röd X (No frame), prova från sida två i menyn, kör Auto Origin och nollställ koordinaterna.
- ”Maskinen går utanför gränser vid Home/Start” (från tråden): Videon visar inte justering av Home/0/0 utöver Auto Origin. Upprepa origin-sekvensen enligt steg 2 och bekräfta att rätt ram är vald först vid körning.
- ”Pantografen skakar”: Inte täckt i videon – stanna och kontrollera att inget fysiskt tar i vägen, och att du inte har överdimensionerat arbetsytan i parametrarna.
Utöka systemet – samma metod, fler ramar Ska du lägga till fler ramar än A–F? Processen är densamma: skapa pappersmall, hitta centrum, läs av X/Y, bestäm säker arbetsyta (dra av marginal från totalramen), och spara under rätt ramplats. För specialramar eller tredjepartsfästen fungerar steg-för-steg exakt som i denna guide. magnetisk broderiramar
Branschspaning: kompatibla metoder I studior där olika ramtyper samsas spelar metodik större roll än märke. Oavsett om du någon gång växlar till system som liknar mighty hoop eller andra lösningar, är pappersmallen och origin-nollningen lika viktiga. De ger repeterbarhet och färre överraskningar när du byter material, plagg och geometrier. mighty hoops
Avslutning: Slutkontroller och bästa praxis När varje ram känner sin mitt och sitt syfält, syr maskinen säkert och precist. Om något känns off – börja om från grunden: No frame, Auto Origin, C till 0/0, pappersmall, centrum, spara värdena och lämna marginal. Videon visar exemplen: Frame A (Center X 99 / Center Y −51, X 435 / Y 285), Frame B (260/260), Frame C (170 cirkulär), Frame D (130), Frame E (100), Frame F (70), samt kepsdrivaren Hat Frame J (Center X 100 / Center Y 33, X 365 / Y 65). Ditt mål är inte att kopiera siffrorna rakt av – utan att reproducera metoden exakt på din egen maskin. ändlös broderiram
Checklist avslut:
- Ramar A–F och kepsdrivare sparade? Ja.
- Trace testat inom arbetsytan? Ja.
- Nål #1 som referens? Ja.
Bonus: Studio-ergonomi
- Håll kontrollpanel, mallpapper, penna och tejp nära. En enkel station – tänk broderiramar for brodyrmaskiner och en ordnad yta – ger snabbare byten och färre fel.
Tack för att du följt med i vår hands-on genomgång. När du sitter på metoden, sitter maskinen – tryggt, säkert och exakt.
