1 Översikt (Vad & när)
Maskinell fyllning med Tatami ger jämn täckning över större ytor, särskilt när motivet har platta, breda fält som den runda delen i exemplet. I den här processen importerar du först bilden, skalar den till en proportion som fungerar för t.ex. vänster bröst på t-shirt (ca 8,3 × 6,2 cm), ställer in Tatami-parametrar (densitet 0,4 mm, stygnlängd 3 mm, minsta stygn 0,5 mm), definierar kantbeteende, skapar ett anpassat offsetmönster (0–30–60) och lägger ett underlägg i 90° mot huvudstygnen.
När passar metoden? Den är optimal för solida färgfält med relativt enkel geometri (cirklar, svepande kurvor). Om ytan är extremt liten eller kräver relief kan andra fyllningstyper vara bättre; detta nämns inte i källan, så håll dig till Tatami för plana fält.
Varning: Kommentarflöden kan innehålla reklam eller kontaktförsök. Ignorera sådant och fokusera på arbetsstegen; eventuella köpråd i kommentarerna är irrelevanta för processen.
2 Förberedelser (Prep)
2.1 Program, filer och grundkrav
Installera EmCAD Dahao på datorn och förbered en bildfil (exempelvis en BMP). Ha grundläggande datorvana: vänster/högerklick, dra och zooma i programmet.
Om du ofta växlar mellan olika ramaresurser kan det under arbetsflödet vara praktiskt att ha dina magnetiska broderiramar organiserade, men själva digitaliseringen i programmet är oberoende av fysisk ram.
2.2 Placeringstänk innan skalning
Tänk igenom slutlig placering: vänster bröst kräver mindre design, medan en hel front kräver större bredd (videon nämner ca 20 cm om du vill täcka framsidan). Lägg upp en enkel plan så att dina storlekar blir rimliga och konsekventa.
2.3 Snabbkoll
- Bilden öppnas på arbetsytan utan fel.
- Du ser markeringsramen runt motivet.
- Du vet ungefär var designen ska placeras på plagget.
2.4 Checklista – Förberedelser
- Dator med EmCAD Dahao installerat.
- Bildfil redo (exempelnamn nämns i videon).
- Mus och tangentbord fungerar.
- Beslut om placering (vänster bröst eller större frontyta).
3 Uppställning / Inställningar (Setup)
3.1 Skala exakt utan att förvränga
Markera bilden och titta på måtten (exempelvis 69,49 × 51,50 mm). Lås eller lås upp proportionerna beroende på behov; här används en proportionell skalning till 120% för att nå ca 8,3 × 6,2 cm – en bra vänster-bröst-storlek. Ange 120 i skalfältet och tryck Enter.
Om du arbetar med maskiner där standardplacering ofta följer förinställda mallar kan det vara praktiskt att förbereda mallar för olika broderifält, särskilt om du använder hoop master i andra delar av arbetsflödet.
3.2 Välj fyllning: Complex Fill (Tatami)
Zooma in till den runda ytan du ska fylla. Välj Complex Fill och öppna dess egenskaper. Under Fill Stitch väljer du Tatami.
- Stitch Distance (densitet): 0,4 mm ger bra täckning utan onödig stygnmassa.
- Stitch Length: 3 mm för en slät men effektiv fyllning.
- Minimum Stitch: 0,5 mm för att undvika mikrostygn som kan skapa problem.
- Edge/Back Trace: välj varianten som ger tydlig kant, särskilt om en outline finns.
Ett vanligt misstag är att sätta för låg minsta stygnlängd. Håll dig runt 0,5 mm för att minska avbrott och onödig nålrörelse.
3.3 Anpassat Tatami-mönster (0–30–60)
Under Custom pattern: sätt Offset Count till 3 och ange offset i procent: 0, 30, 60. Detta skapar tre förskjutna rader som ger mjukare, mindre repetitiv textur i fyllningen. Spara mönstret (t.ex. som "001").
3.4 Underlägg i 90° för stabilitet
I Effect-fliken aktiverar du First Underlay och väljer Tatami, med Space 2 mm, Length 3 mm och Angle 90° mot huvudstygnen. Kantavstånd (Edge Space) lämnas som 0,3, 0,3, 0,2, 0,2. Underlägget stabiliserar tyget och förbättrar toppstygnen.
3.5 Proffstips
Om du ofta gör vänster-bröst-motiv kan en lättare orientation och återanvändbara parametrar spara tid; du kan också notera placeringar du ofta träffar när du arbetar med broderiram i produktion, även om själva digitaliseringen sker innan inspänning.
3.6 Checklista – Setup
- Skala kontrollerad (ca 120% → 8,3 × 6,2 cm).
- Tatami vald i Complex Fill.
- Densitet 0,4 mm, längd 3 mm, minsta stygn 0,5 mm.
- Custom offset 0/30/60 sparad.
- Underlägg: Tatami, 2 mm space, 3 mm längd, 90° vinkel.
4 Steg för steg (Operation / Steps)
4.1 Rita och fyll cirkeln (första färg)
1) Aktivera Complex Fill (Enter). 2) Rita konturen: vänsterklicka där det är rakt, högerklicka för kurvor. 3) Stäng formen med vänsterklick och bekräfta (Enter). 4) Ange startpunkt (Enter + klick) och slutpunkt (Enter + klick). 5) Dra för att ange stygnvinkel (sätt ca 45°). 6) Välj en färg (exempel: orange). 7) True View för 3D-kontroll.
Det här steget ger en jämn diagonal textur – 45° fungerar ofta bra för stora, solida fält. När du använder konturverktyget, justera punkter så att konturen följer formen exakt innan du bekräftar.
Snabbkoll
- Konturen följer cirkeln utan hack.
- 45° vinkel synlig i förhandsgranskningen.
- Fyllningen täcker hela ytan utan glipor.

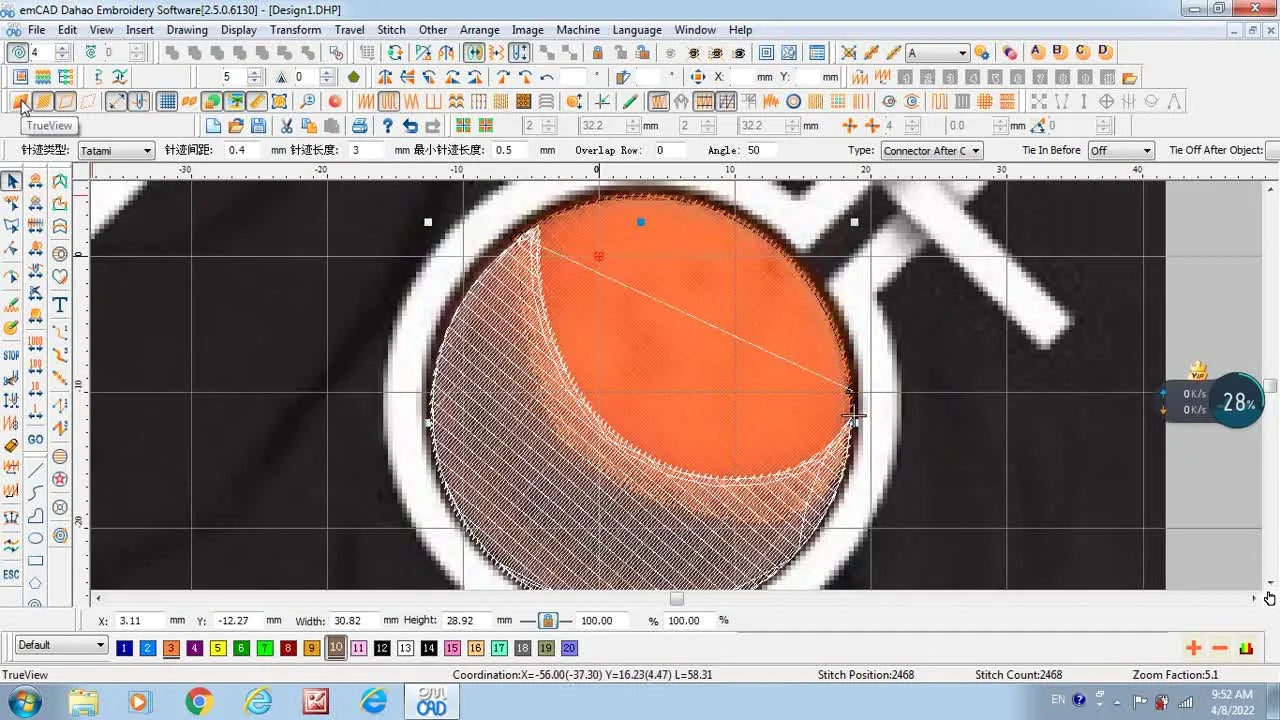

4.2 Rita och fyll halvmånen (andra färg)
1) Tryck Escape för att avmarkera. 2) Starta Complex Fill igen och rita halvmåneformen med samma teknik (vänster för raka segment, höger för kurva). 3) Bekräfta, sätt start/slutpunkt och vinkel (t.ex. 45°). 4) Välj en annan färg (exempel: brun). 5) True View för att se hur de två färgerna samspelar.
Om någon del överlappar eller lämnar glipa, använd Shape-läget för att flytta noder och justera konturen tills övergången blir ren.
4.3 Justera stygnvinklar vid behov
Du kan alltid markera ett område och ändra vinkel till 45° igen om strukturen ser ojämn ut. Att hålla båda fälten konsekventa i riktning ger ett harmoniskt intryck.
4.4 Proffstips
Vid tätare motiv, där ytor ligger nära varandra, kan ett anpassat offsetmönster (0–30–60) minska bandning. Om du arbetar i miljöer med ofta återkommande storlekar kan du dokumentera standardfönster du vanligtvis använder i exempelvis magnetiska broderiramar för broderimaskiner för att snabbare välja skala i EmCAD.
4.5 Checklista – Steg
- Cirkeln fylld med korrekt kontur och vinkel 45°.
- Halvmånen fylld i egen färg, utan glipor.
- True View kontrollerad på båda delarna.
5 Kvalitetskontroll (Quality Checks)
5.1 Vad du ska se i True View
- Diagonal textur med jämn täthet (synlig i 3D-läget).
- Klara, rena kanter utan taggighet.
- Två färgfält med tydlig gräns, inga glipor eller överdriven överlappning.
5.2 Efterhandsjustering i Shape
Om en kontur inte följer bilden kan du i Shape-läget flytta noder och kurvpunkter tills fyllytan följer originalet exakt. Små justeringar gör stor skillnad i produktion.
5.3 Varning
Sätt inte Minimum Stitch under 0,5 mm här – många korta stygn ger onödigt trassel och kan försämra resultatet.
5.4 Snabbkoll
- Densitet 0,4 mm och längd 3 mm kvarstår efter justeringar.
- Underlägg kvar i 90° mot huvudstygnen.
- Cirkeln och halvmånen delar inte ofrivilliga täckningar.
6 Resultat & användning (Results & Handoff)
Slutbilden visar en cirkel fylld i orange och en halvmåne i brun, båda med Tatami och 45° stygnvinkel. Underlägget ligger ortogonalt (90°) och ger stöd åt toppstygnen.
Det här är ett robust underlag för att skapa en broderifil. Själva maskinkörningen ligger utanför materialet här, men när du för vidare till produktion är konsekvent placering och stabil inspänning avgörande. Om ditt arbetsflöde inkluderar magnetiska lösningar kan en magnetisk broderiram göra inspänningen snabb och skonsam för plagg.
Om du standardiserar arbetscykeln för vänster-bröst-placering är det även lätt att återanvända de här parametrarna tillsammans med en väl vald inramning, oavsett om du föredrar klassiska ramar eller system som dime snap hoop för vissa maskiner.
7 Felsökning (Troubleshooting & Recovery)
7.1 Symptom: Ojämn fyllning eller bandning
- Möjlig orsak: För uniformt mönster utan offsetvariation.
- Åtgärd: Använd Custom-mönstret med Offset Count 3 och 0/30/60-förskjutning.
7.2 Symptom: Hackiga kanter
- Möjlig orsak: För få kurv-punkter eller felaktig placering vid konturritning.
- Åtgärd: Gå till Shape och lägg till/justera noder, använd högerklick för mjuk kurva.
7.3 Symptom: För tät sömnad, trådbrott
- Möjlig orsak: För liten Minimum Stitch eller alltför hög densitet.
- Åtgärd: Höj Minimum Stitch till 0,5 mm; testa densitet 0,4 mm innan du går tätare.
7.4 Symptom: Glipa mellan färgfält
- Möjlig orsak: Konturerna möts inte exakt.
- Åtgärd: Forma om i Shape-läget, kontrollera överlappnings-/offsetinställningar i fyllningen.
7.5 Symptom: Ytan bubblar vid körning
- Möjlig orsak: Otillräckligt underlägg eller fel vinkel.
- Åtgärd: Använd Tatami-underlägg med Space 2 mm, Length 3 mm och Angle 90°.
7.6 Från kommentarerna
Ett inlägg i kommentarsflödet försöker sälja maskiner via meddelandetjänst (kontaktuppgifter borttagna). Detta är inte relevant för stegen ovan; håll fokus på parametrar och ritning i programmet.
7.7 Beslutsgrenar
- Om du behöver mjukare textur → håll kvar 0–30–60-offset. Annars → testa lägre offsetvariation och jämför i True View.
- Om gränsen mellan färgfält blir skarp nog med Tatami-kantsättningen → behåll vald edge-typ. Annars → välj alternativ edge-profil som passar bättre till din outline.
7.8 Proffstips
Vid upprepade små vänster-bröst-jobb kan ett konsekvent förarbete spara tid i produktionen, oavsett om du spänner i traditionella ramar eller arbetar med system som mighty hoop 5.5; den digitala delen här i EmCAD blir då mer plug-and-play mellan olika plagg.
7.9 Extra anmärkning om maskinval
Guiden handlar om digitalisering och anger inga maskinmodeller. Om du i produktionen använder sexnåliga plattformar kan standardiserade ramar eller tillbehör vara smidiga, och vissa operatörer nämner t.ex. brother pr 680w i andra sammanhang – men inställningarna i EmCAD här är generella.
7.10 Relaterad inspänning i praktiken
Även om EmCAD-inställningarna är maskinoberoende, kan du i verkstaden arbeta mer effektivt om du har tydliga rutiner för inspänning; exempelvis kan magnetisk broderiram för brother vara ett tidssparande val för vissa plaggtyper, medan standardramar räcker utmärkt när materialet är stabilt.
Avslutningsvis: när du följer storlek (120%), Tatami 0,4/3,0/0,5, custom 0–30–60 och underlägg 90°, får du en tät, förutsägbar fyllning. Den kontrollerade stygnvinkeln (45°) och konsekvent kontur ger ren struktur i både cirkel och halvmåne. När du sedan går vidare till produktion kan en strukturerad inspänning – vare sig med klassiska system eller med lösningar som magnetiska broderiramar för broderimaskiner – hjälpa dig hålla samma kvalitet från skärm till söm.
