1 Overzicht (wat en wanneer)
Deze aanpak gebruik je wanneer je een grafisch, typografisch ontwerp wilt digitaliseren dat zowel uit een geometrische basisvorm (de spiraal) als uit duidelijke lettervormen bestaat. De workflow is ideaal voor journalcovers, labels of minimalistische merktekens. De nadruk ligt op logische volgorde en nette draadroutes, zodat je straks nauwelijks zichtbare sprongdraden hebt en de machine efficiënt kan borduren.
Wat krijg je in deze gids:
- Exacte instellingen zoals spiraalvulling (Ripple), steeklengte/afstand (3 mm), lettertypen (Art Block en Slim Block) en hoogtes (40 mm en 20,25 mm).
- Een visuele uitlijnmethode om ‘2021’ perfect in de spiraal te centreren.
- Het genereren van satijn-outlines voor elk letteronderdeel en het resequencen van objecten voor een schone steekvolgorde.
- Het bewust plaatsen van start- en eindpunten per element om sprongdraden te minimaliseren.
- Een sluitende controle met de Stitch Player en tips voor het uiteindelijke stitch-out.
Let op: deze handleiding is geschreven voor Hatch Embroidery Digitizer. Het uiteindelijke borduren kan op verschillende machines, maar het voorbeeld werd geëxporteerd naar PES en uitgestikt op een Brother-machine. Als je op een Brother werkt, kan een magnetisch borduurraam voor brother handig zijn om de stof stabiel en vlak te houden zonder overmatige spanning.
2 Voorbereiding
Een goede start beperkt later gedoe. Controleer voor je begint:
- Software: Hatch Embroidery Digitizer geïnstalleerd en basiskennis van de interface.
- Werkplek: schermruimte om zowel ontwerp als Eigenschappen-panelen te zien.
- Materiaalkeuze voor het uiteindelijke borduren: contrasterende draad/stoffenkleuren zijn sterk aan te bevelen (donker op donker leest slecht).
Korte begrippenlijst voor straks:
- TrueView: realistische weergave van steken; handig voor het ‘plaatje’, maar zet het uit als je steekroutes en start-/eindpunten wilt zien.
- Sequencing: de volgorde waarin objecten geborduurd worden; cruciaal voor efficiëntie en een nette look.
- Start-/eindpunten: de exacte insteek/uitstoppunten van elk object; je gebruikt ze om sprongdraden te verminderen of te verbergen.
Praktische tip: wie graag vaker dezelfde plaatsing maakt, kan in de fysieke workflow werken met hulpmiddelen zoals een hoop master inspanstation voor borduurringen. Dat is voor het digitale deel niet nodig, maar helpt bij reproduceerbare positionering op de stof.
Checklist voorbereiding
- Hatch gestart, projectmap aangemaakt
- Contrastkleur bedacht (textuur en richting van de spiraal zullen extra opvallen)
- Basiskennis lettertype-keuze en grootte paraat
3 Setup in Hatch: canvas, hoepel en basisvorm
3.1 Nieuwe design en hoepel oriënteren
Start een nieuw ontwerp. Zet de hoepel op Large en draai de oriëntatie naar landscape (landschap). Controleer of de hoepel juist in beeld staat.
Snelcheck
- Hoepel staat op ‘Large’ en in landscape
- De canvas voelt ruim genoeg om de spiraal en tekst comfortabel te positioneren
3.2 Hoepelcentrering op ‘Manual’ zetten
Standaard centreert Hatch de hoepel automatisch over je ontwerp. Voor precieze plaatsing wil je dit uitschakelen. Ga naar Embroidery Settings > Machine & Hoop en zet Hoop Position op Manual. Test: verplaats je ontwerp en kijk of de hoepelpositie stabiel blijft.
Pro-tip
- Manual-centrering voorkomt dat je uitlijning telkens ‘terugspringt’ bij aanpassingen aan het ontwerp.
3.3 Spiraalvorm met Ripple-vulling aanmaken
Kies Digitize > Circle. Stel in Object Properties de vulling in op Ripple. Zet steekafstand en -lengte op 3 mm. Klik één keer voor het cirkelcentrum, sleep naar de gewenste radius en druk vervolgens twee keer op Enter om de cirkel te bevestigen.
Let op
- Controleer of je echt ‘Ripple’ als fill type hebt; met een verkeerde vulling oogt het effect niet als een subtiele spiraal.
3.4 Spiraalmaat en kleur verfijnen
Selecteer de spiraal en schaal naar circa 67,5 mm diameter. Open de thread palette en kies een donkerroze/fuchsia-kleur; de spiraal fungeert als visuele ‘achtergrond-motor’ van het ontwerp.
Checklist setup
- Hoepel: Large, landscape, centrering op Manual
- Spiraal: Ripple-vulling, 3/3 mm, ca. 67,5 mm, fuchsia kleur
4 Stappen in de praktijk
4.1 ‘JOURNAL’ aanmaken en stylen
Ga naar Lettering. Typ JOURNAL (uppercase). Kies het lettertype Art Block en zet de hoogte op 40 mm. Geef de tekst een donkere fuchsia kleur; deze sluit aan op de spiraal en houdt het palet beperkt en krachtig.
Snelcheck
- Tekst leest duidelijk op 40 mm
- Art Block heeft stevige, gelijkmatige vlakken die mooi satijn-outlines toelaten
4.2 ‘2021’ toevoegen en integreren
Maak een tweede lettering voor 2021. Filter naar Embroidery fonts en kies Slim Block. Verhoog de hoogte licht tot 20,25 mm. Zet de kleur op donkergrijs, zodat het jaartal subtiel contrasteert met JOURNAL.
Pro-tip
- Houd het aantal kleuren beperkt. Een rustig palet versterkt de typografie en de spiraalstructuur.
4.3 Precisie-uitlijning tekst en spiraal

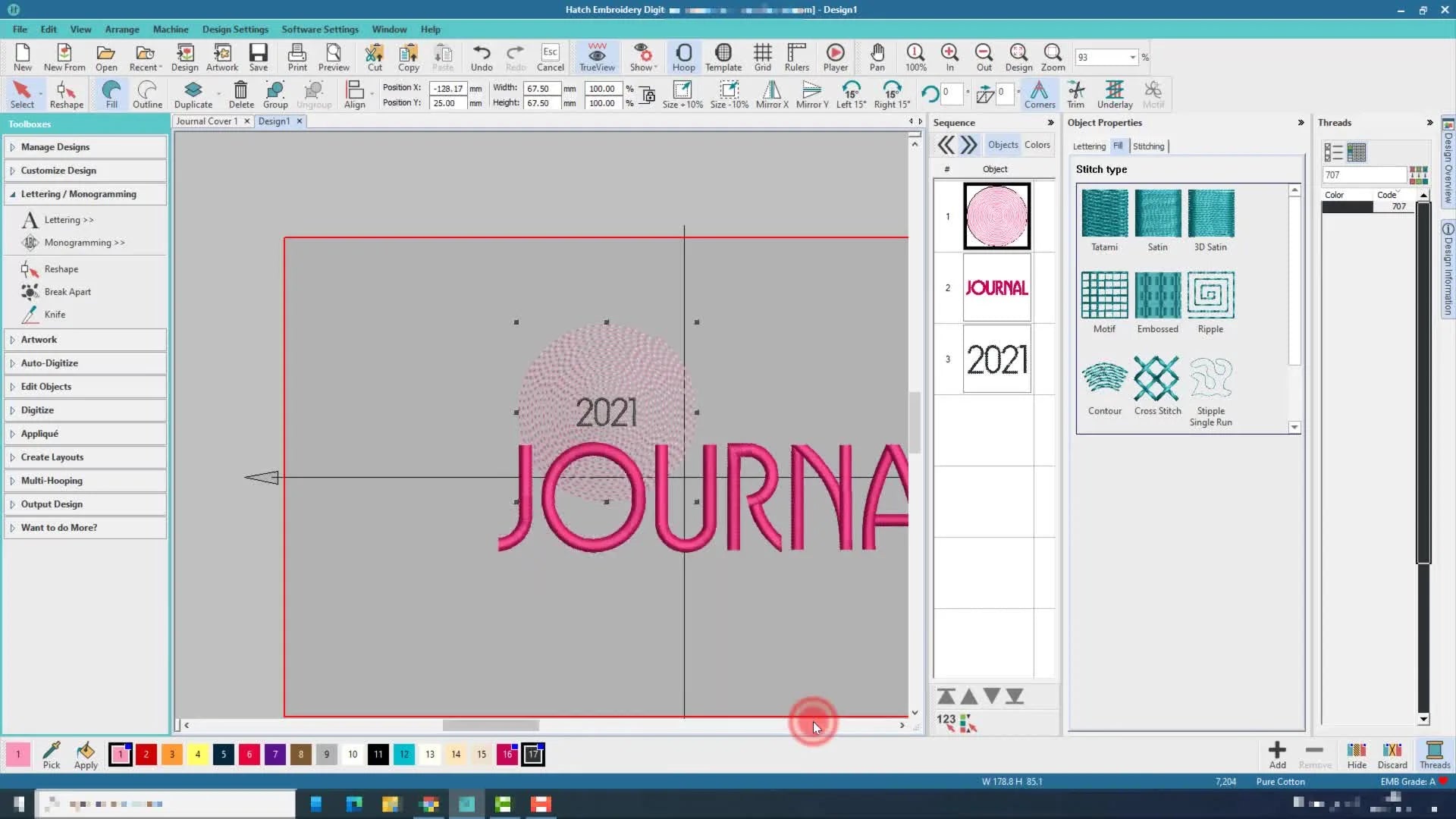

Selecteer de spiraal en ‘2021’. Gebruik Align centers om 2021 exact in de spiraal te centreren. Groepeer deze twee tijdelijk en positioneer het geheel grofweg in de O van JOURNAL. Selecteer nu alles en kies Align centers horizontally voor een strakke horizontale as. Degroepeer de spiraal/2021 daarna weer voor verdere bewerking.
Let op
- Groepeer alleen wat je nu moet samenhouden (spiraal + 2021). Als je te vroeg alles groepeert, kost finetuning extra tijd.
4.4 Satijn-outlines genereren voor ‘JOURNAL’
Selecteer JOURNAL en ga naar Create Layouts > Create Outlines. Kies Object Outline en zet Stitch type op Satin. Selecteer donkergrijs als outline-kleur. Vink Individual outlines en Sharp corners aan. Bevestig: je ziet per letter een eigen outline-object.
Snelcheck
- Elk letterdeel (ook binnenstukken zoals de A-driehoek) heeft een eigen satijn-outline
- Kleur/dikte ogen consistent
4.5 Volgorde optimaliseren (resequencing)
Groepeer binnenstukken bij hun letter (bijv. A met A-binnenvorm, O met O-binnenvorm). Open de Sequencing-panel en orden de letters in duidelijke leesvolgorde (J-O-U-R-N-A-L). Plaats 2021 ertussen waar je de leesflow wilt onderbreken—hier: tussen O en U.
Pro-tip
- Een heldere volgorde beperkt sprongdraden en versnipperde routes, en maakt het stitch-resultaat rustiger.
Checklist praktische stappen
- JOURNAL: Art Block, 40 mm, kleur fuchsia
- 2021: Slim Block, 20,25 mm, donkergrijs
- Uitlijnen: 2021 exact in spiraal, alles horizontaal gecentreerd
- Outlines: per letter satijn, donkergrijs, individuele outlines, scherpe hoeken
- Volgorde: letters logisch; 2021 tussen O en U
5 Kwaliteitscontrole
5.1 Start- en eindpunten gericht plaatsen
Zet TrueView uit zodat je de daadwerkelijke steekroutes ziet. Activeer Reshape per object en verschuif In- en Out-punten strategisch, bij voorkeur op plekken die aansluiten op het volgende element of onder steken weggestopt kunnen worden. Begin bij de J en werk in volgorde. Je doel: korte, verborgen overgangen, minimale sprongdraden.
Concreet voorbeeld: bij de O liggen binnen- en buitencontour ver uit elkaar. Breng de insteek (In-punt) naar de zijde die het dichtst bij de vorige uitstap lag, en de uitstap (Out-punt) naar een positie die logisch naar het volgende element voert.
Ga zo verder langs U en R, en pas zo nodig de punten aan zodat de draadroute de lettercontouren volgt. Kleine optimalisaties leveren een zichtbaar netter oppervlak op.
Snelcheck
- Sprongdraden zijn kort of verdwijnen onder satijn
- Startpunten sluiten waar mogelijk aan bij de laatste uitstap van het vorige object
Let op
- Verwar nodes (vormpunten) niet met In-/Out-punten; als de vorm per ongeluk wijzigt, maak ongedaan en pak alleen de pijltjes/markers van start/stop.
5.2 Esthetiek fine-tunen
Wil je de spiraal ‘weg laten lopen’ achter een letter? Roteer de spiraal subtiel tot de trail achter een letter valt. Dat geeft rust in het beeld en voorkomt losse ‘staartjes’ van de spiraal die aandacht wegnemen.
Pro-tip
- Werk in zoom-niveaus: ver uitzoomen voor globale balans, diep inzoomen voor detailroutes. Wissel af om zowel ritme als micro-kwaliteit te bewaken.
5.3 Stitch Player: de generale repetitie
Zet TrueView weer aan en start de Stitch Player. Bekijk de volledige stitch-volgorde: kloppen de segmenten, zijn er onverwachte sprongen of onlogische routes? Corrigeer zonodig en speel opnieuw af tot de simulatie er strak uitziet.
Checklist kwaliteitscontrole
- TrueView uit: routes gecheckt, In/Out verlegd waar nodig
- TrueView aan: visueel beeld klopt; geen rare kleurwissels
- Stitch Player: volgorde en transitions logisch en schoon
6 Resultaat & vervolg
Exporteer je ontwerp naar een geschikt machine-formaat. In het voorbeeld is gekozen voor PES, compatibel met de gebruikte Brother-machine. Daarna is het ontwerp op stof uitgestikt. Het resultaat is helder en strak; één belangrijk leerpunt: vermijd donkere tekst op een donker gestreepte stof als leesbaarheid topprioriteit heeft.
Uit de reacties
- Er is waardering uitgesproken voor het eindresultaat; daarmee is bevestigt dat de visuele balans en afwerking aanspreken.
Wil je toekomstige herhalingen nog vloeiender laten verlopen, overweeg dan in je productie-opzet hulpmiddelen om de stof sneller en reproduceerbaar in te spannen. In sommige werkprocessen passen bijvoorbeeld klemramen voor borduurmachines goed bij seriematig borduren.
Pro-tip voor workflow
- Wie vaak Brother inzet, kan profijt hebben van mighty hoop borduurringen voor brother om snel en consistent te werken, vooral bij dikkere materialen.
7 Probleemoplossing
Hieronder de meest voorkomende symptomen bij dit type ontwerp, met oorzaken en herstelstappen op basis van de getoonde workflow.
Symptoom: Elementen ‘springen’ door elkaar tijdens simulatie
- Mogelijke oorzaak: Onlogische sequencing van letters/onderdelen.
- Oplossing: Open de Sequencing-panel en orden de objecten in leesvolgorde. Plaats 2021 tussen O en U zoals bedoeld.
Symptoom: Lange zichtbare sprongdraden tussen letters
- Mogelijke oorzaak: Start- en eindpunten staan ver uit elkaar of aan ‘verkeerde’ kanten van de vormen.
- Oplossing: Zet TrueView uit, gebruik Reshape en verplaats In/Out-punten dicht bij elkaar, bij voorkeur onder steken. Controleer per letter (J, O, U, R, N, A, L) en hun binnenvormen.
Symptoom: Spiraal ‘breekt’ de rust van het woordmerk
- Mogelijke oorzaak: Trail van de spiraal eindigt zichtbaar naast/over een letter.
- Oplossing: Roteer de spiraal tot de trail netjes achter een letter wegvalt.
Symptoom: Onverwacht verplaatsende hoepel tijdens uitlijnen
- Mogelijke oorzaak: Hoop Position staat op Automatic centering.
- Oplossing: Zet in Embroidery Settings > Machine & Hoop de hoepelpositiebepaling op Manual.
Symptoom: Tekst leest slecht op de uiteindelijke stof
- Mogelijke oorzaak: Te weinig contrast tussen garen en stof (bijv. donker op donker).
- Oplossing: Kies contrasterende kleuren. Maak desnoods een kleine proef op vergelijkbare stof.
Snel testje voor draadroutes
- Zet TrueView uit, selecteer in volgorde twee opeenvolgende objecten en controleer of de Out van het eerste dicht bij de In van het tweede ligt. Zo niet: verplaats en simuleer opnieuw.
Beslisboom voor hoepel & fixatie (productiecontext)
- Als je op gladde, dunne stoffen werkt → houd de spanning laag en test eerst met een reststuk.
- Als je veel herhalingen maakt → overweeg hulpmiddelen die positionering versnellen, zoals een dime snap hoop borduurring of andere magnetische oplossingen, afhankelijk van je machine en formaat.
Let op materiaalkeuze (algemene noot)
- Magnetische oplossingen en klemramen zijn machine-specifiek. Controleer altijd compatibiliteit. Voor Brother-gebruikers bestaan tal van opties; naast magnetische frames is er bijvoorbeeld magnetische borduurringen in uiteenlopende maten en systemen.
Extra workflow-idee
- Wie met verschillende Brother-formaten werkt, kan baat hebben bij magnetische borduurring voor brother in meerdere maten. Zo kun je het ideale borduurveld kiezen zonder telkens aan je design te morrelen.
Geavanceerde tip
- Werk je seriematig met Brother en zwaardere materialen, dan is er ook een ecosysteem rond mighty hoop borduurringen voor brother dat stevig vastklemt en het wisselen versnelt. Kies altijd de maat die past bij je ontwerpafmetingen en machinebereik.
Pro-tip (samengebracht)
- Minimaliseer kleurenwissels; zet waar mogelijk meerdere objecten op dezelfde kleur om onnodig stoppen te voorkomen.
- Denk in ‘routes’, niet alleen in ‘vormen’: je digitale keuzes bepalen hoe soepel de machine straks kan werken.
- Simuleer zo vaak als nodig. Kleine aanpassingen aan In/Out-punten hebben grote visuele impact.
Let op (kritieke fouten vermijden)
- Verplaats geen nodes als je In/Out wilde verschuiven; dat verandert de lettervorm.
- Vergeet niet om na grote wijzigingen (outlines of resequencing) een nieuwe simulatie te draaien.
- Exporteer in een formaat dat je machine zeker leest; in het voorbeeld is dat PES.
Snelcheck (vóór export)
- Hoepel: Large, landscape; Manual centering actief
- Spiraal: Ripple; 3/3 mm; ca. 67,5 mm; kleur OK
- Tekst: JOURNAL (Art Block, 40 mm), 2021 (Slim Block, 20,25 mm)
- Outlines: satijn, individueel, scherpe hoeken
- Volgorde: J-O-[2021]-U-R-N-A-L
- Start-/eindpunten: logisch aaneensluitend, sprongdraden minimaal
- Stitch Player: simulatie schoon; geen verrassingen
Uit de community
In de reacties werd vooral het eindresultaat geprezen—een bevestiging dat de combinatie van strakke volgorde, rustige kleuren en nette draadroutes werkt. Wil je nog sneller produceren, dan kun je in je fysieke opstelling denken aan compatibele magnetische of ‘snap’ oplossingen; voor Brother-gebruikers bestaan bijvoorbeeld systemen als magnetische borduurringen voor brother en merkspecifieke varianten. Werk je met veel herhalingen, dan past een systeem met positioneringshulp mogelijk beter, zoals een hoop master inspanstation voor borduurringen.
Tot slot: wat je digitaal wint, betaalt zich dubbel uit op de machine. Maak het jezelf makkelijk met consistente instellingen, bewuste volgorde en een laatste simulatie—dan levert het stitchen exact op wat je op het scherm bewondert.
