Gyöngyöző egység telepítése mesterfokon: precíz kalibrálás Dahao A15-PLUS rendszereken
Egy gyöngyöző egység felszerelése ipari, több tűs hímzőgépre nem egyszerű „csavarozás” – ez tűrések összeadódásáról szól. A gyöngyadagoló nem bocsátja meg a „ránézésre jó lesz” beállítást: már 2 mm eltérés is elég lehet tűtöréshez, az adagolóblokk sérüléséhez vagy a tűlap megkarcolásához.
Ez az útmutató a telepítést nagy pontosságú, lépésről lépésre követhető munkafolyamattá bontja. Nem csak azt írjuk le, mit kell összerakni, hanem azt is, milyen érzékszervi visszajelzésekből (mit láss, hallj, érezz) tudod, hogy a beállítás biztonságos. A Dahao A15-PLUS vezérlőpanel logikáját követjük, és az „5 mm-es távtartó szabályt” használjuk arany standardként a magasság beállításához.
A cél nem pusztán a felszerelés, hanem a dinamikus hézag elérése: hogy a tű nagy sebességnél is (akár 800+ öltés/perc) ütközés nélkül járjon át az adagoló furatán.
1. fázis: előkészítés és szerszámfegyelem
Mielőtt egyetlen csavart megmozdítanánk, teremtsünk tiszta, termelésre kész környezetet. A telepítési hibák egyik leggyakoribb oka nem maga az egység, hanem olyan „külső” tényezők, mint egy enyhén görbe tű vagy szösz a felfekvő felület alatt.
A „nem alku tárgya” szerszámkészlet
- Piros nyelű csavarhúzó: előny, ha mágneses a hegye, így nem ejted be a csavart a gép belsejébe.
- Imbuszkulcs készlet (metrikus): az egység testén lévő hatlapfejű csavarokhoz.
- 5 mm-es villáskulcs: kritikus. Ebben a folyamatban nem csak szerszám, hanem precíz távtartó (spacer) a magasság kalibrálásához.
- Gyöngyöző egység + kábelköteg: indulás előtt nézd meg, hogy a csatlakozók tüskéi egyenesek-e.
- Kábelkötegelő / drótos kötöző: a vezetékek rendezéséhez.
Rejtett „fogyóeszközök” és a gyors előellenőrzés
Sok beállítás azért csúszik el, mert a legalapvetőbb ellenőrzések kimaradnak. Telepítés előtt fuss végig ezen a 3 ponton:
- Tű állapota: tegyél fel vadonatúj tűt. Egy használt tű mikroszkopikus görbülete könnyen úgy viselkedik, mint egy pozicionálási hiba. Ha a viszonyítási pont (a tű) nem tökéletes, a teljes kalibráció félrevisz.
- Felfekvő felület síkban van-e: fújd le sűrített levegővel a fej oldalát és a tűlap környékét. Egyetlen szösz a talp alatt 1–2 fokos szögeltérést is okozhat, ami tűütést eredményez.
- Láthatóság: legyen kéznél kis tükör vagy a telefonod lámpája – az X/Y állításnál gyakran „be kell nézni” az adagolóblokk mögé.
A munkakörnyezet gyors felmérése
Ha ezt a telepítést egy műhely-átalakítás részeként végzed, nézd meg a munkapont stabilitását is. A precíz kiegészítők stabil alapot igényelnek. Nagyobb volumenben sokan külön hooping station for embroidery machine megoldást használnak a ruhadarabok egységes előkészítésére, hogy amikor az anyag a géphez ér, a feszítés következetes legyen – így a gyöngyadagoló is egyenletesebben dolgozik, kevesebb „anyagfelcsapódással”.
2. fázis: az egység felfogatása (a „laza rögzítés” protokoll)
A videó és a bevált gyakorlat ugyanazt mondja: még ne húzd meg végleg a csavarokat. Olyan „úszó” felfogatást készítünk, amit csak a magasság beállítása után rögzítünk végleg.
1. lépés: rögzítési pontok azonosítása (00:00–00:09)
Művelet: keresd meg a hímzőfej oldalán a két, egymás felett elhelyezkedő menetes furatot. Gyorsellenőrzés: húzd végig a körmöd a furatok körül – ne legyen sorja, festékperem vagy szennyeződés, ami „felülteti” a konzolt.
2. lépés: „kézzel ütközésig” rögzítés (00:10–00:43)
Művelet: illeszd a konzolt a furatokhoz, tedd be a felső és alsó csavart. Tapintási jel: csavard be addig, amíg épp felül a fémre, majd engedj vissza kb. negyed fordulatot. Az egység legyen stabil, de még tudjon kismértékben fel-le csúszni – enyhe ellenállással.
Miért kell lazán hagyni? (tűrések és felfekvés): Ha most meghúzod, a magasságot a csavarok „véletlen” pozíciója rögzíti, nem pedig a tűlaphoz viszonyított optimális hézag. Laza felfogatásnál viszont a távtartó (a 5 mm-es kulcs) fogja meghatározni a helyes munkamagasságot.
3. fázis: „idegrendszer” – kábelezés
A gyöngyöző egység elektronikusan vezérelt. A kábelköteg viszi a jelet, ami az adagoló motorját/mozgatását ütemezi.
3. lépés: csatlakoztatás „kattanás” ellenőrzéssel (00:44–01:30)
Művelet: a kábeleken lévő számozott címkéket párosítsd a megfelelő csatlakozókkal. Ne szín alapján találgass: a szigetelés színe gyártásonként változhat, a számozás a biztos kapaszkodó. Érzékszervi ellenőrzés (hang/érzet): legyen határozott „kattanás”, amikor a csatlakozó a helyére zár. A félig bedugott csatlakozás kontakt-hibát okozhat, ami szakaszos működésnek tűnik.
Kábelvezetési stratégia: A felesleges hosszt fogd össze kötözővel.
4. fázis: az 5 mm-es magasságkalibrálás (kritikus)
Ez a legfontosabb rész. A 5 mm-es villáskulcsot fizikai etalonnak használjuk a tűlap és az egység talpa közötti hézag beállításához. Ez adja meg a szükséges helyet a talpnak és az anyagnak.
4. lépés: rendszeraktiválás (01:31–01:48)
Művelet: kapcsold be a gépet. A Dahao A15-PLUS panelen lépj az egység kézi vezérléséhez, és válaszd a „leengedés / munkapozíció” funkciót. Vizuális ellenőrzés: a mechanika egyenletesen, akadástól mentesen ereszkedjen a munkaterületre.
5. lépés: távtartós módszer (01:49–02:16)

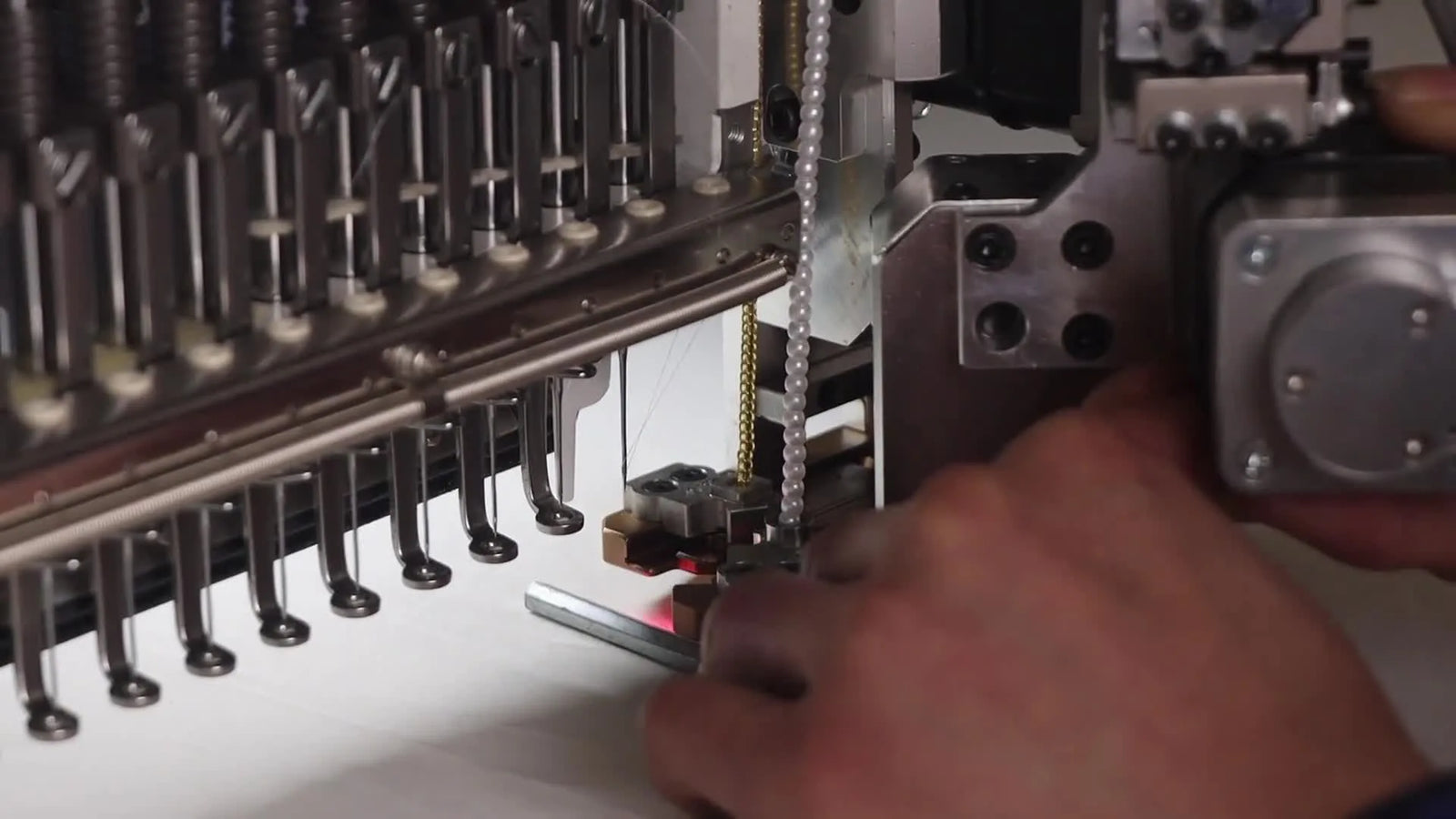

Művelet: egyik kézzel emeld meg kissé az egységet. Csúsztasd be a laposan tartott 5 mm-es villáskulcsot az egység talpa alá (a talp és a tűlap közé), majd engedd rá finoman az egységet a kulcsra. Tapintási jel: az egység „ráül” a kulcsra, stabilan felfekszik – a súlyát a kulcson keresztül a tűlapra adja át.
6. lépés: végleges rögzítés (01:57–02:16)
Művelet: miközben megvan a „szendvics” (tűlap + 5 mm-es kulcs + egység), húzd meg határozottan a felső és alsó rögzítőcsavart. Technika: felváltva húzd (50% felső, 50% alsó, majd 100% felső, 100% alsó), hogy a konzol ne csavarodjon el. A kulcsot csak a teljes meghúzás után vedd ki.
Termelési előny: A fizikai távtartóval a beállítás ismételhető – akár egy üzemben több fej esetén is. Az ismételhetőség a profit alapja. Ugyanez a gondolkodás az oka annak is, hogy sok termelésben áttérnek mágneses hímzőkeret hímzőgéphez megoldásokra: ahogy a távtartó garantálja a magasságot, úgy a mágneses keret egyenletes anyagfeszítést ad, és csökkenti a „keretnyom” kockázatát a hagyományos csavaros keretekhez képest.
5. fázis: „a fánk közepe” – X/Y illesztés
Miután a függőleges magasság (Z tengely) rendben van, a tűt az adagoló furat közepére kell állítani X és Y irányban.
7. lépés: kézi leengedéses próba (02:26–02:43)
Művelet: a kék vezérlőn az „OK” gombbal léptesd az adagolót, ha szükséges. Ezután (kikapcsolt gépnél vagy vészleállítóval) kézzel engedd le a tűrudat úgy, hogy a tű hegye kb. 1 mm-t bemenjen a furatba. Vizuális ellenőrzés: nézz rá elölről és oldalról is. A tűnek a furat „céltáblájának” közepén kell állnia.
8. lépés: Y tengely (előre/hátra) állítás (02:44–03:09)
Művelet: ha a tű a furat elejét vagy hátulját súrolja, lazítsd meg a blokk oldalán lévő három fekete imbuszcsavart. Állítás: csúsztasd/ütögesd nagyon finoman előre vagy hátra. Siker kritériuma: elöl és hátul is azonos „nappali fény” (azonos hézag) látszódjon a tű körül. Ezután húzd vissza az oldalsó csavarokat.
9. lépés: X tengely (balra/jobbra) állítás (03:13–03:44)
Művelet: ha a tű balra vagy jobbra van eltolódva, lazítsd meg a blokk homlokfelületén lévő imbuszcsavarokat. Állítás: csúsztasd a mechanikát balra/jobbra, majd ellenőrizd újra a tű leengedésével. Gyorsellenőrzés („papírpróba”): ha bizonytalan vagy, próbálj egy vékony papírcsíkot a tű és a furat fala közé csúsztatni – mindkét oldalon szabadon kell futnia. Végül húzd meg a homlokcsavarokat.
A „dinamikus hézag” lényege: Nem elég, ha „épp átmegy” a tű. A gép rezeg, a mechanika dolgozik, kell a biztonsági tartalék. Ha állandóan illesztéssel küzdesz, nézd meg a keretezés stabilitását is: a bizonytalan befogásnál az anyag felcsapódhat, és hozzáérhet az adagolóhoz. Profi műhelyek ezért váltanak gyakran mágneses hímzőkeretek megoldásra, mert az egyenletes leszorítás síkabb alapot ad, ami jól „együttműködik” a gyöngyöző egység pontosságával.
6. fázis: próbaüzem és biztonság
10. lépés: éles próba (04:07–04:10)
Művelet: futtass próbaműveletet alacsony sebességen (400 SPM). Hallás szerinti ellenőrzés:
- Jó hang: egyenletes, ritmikus működési hang és a gép normál zaja.
- Rossz hang: éles fémes „katt”/„csatt” – ez arra utal, hogy a tű súrolja a furatot, vagy a talp hozzáér az egységhez. Azonnal állítsd le.
Hibakeresés: tünettől a megoldásig
Ezt a döntési mátrixot használd gyors diagnózishoz. Mindig „fizikaitól a digitálisig” haladj.
| Tünet | Valószínű fizikai ok | „Szakértő” megoldás |
|---|---|---|
| Azonnali tűtörés | X/Y irányú elállítódás. | Végezd el újra a kézi leengedéses próbát (7. lépés). Ne csak szemre állíts – használj tükröt. |
| Az egység ferdén áll / túl magas / túl alacsony | Szennyeződés a konzol alatt. | Szereld le, tisztítsd meg a felfekvő felületet, majd állítsd be újra az 5 mm-es szabály szerint. |
| Szakaszos „kihagyás” | Kábelköteg feszül / rossz vezetés. | Ellenőrizd a kábelvezetést. Ha a fej szélső pozícióban meghúzza a kábelt, a jel megszakadhat. |
| Keretnyom / anyagsérülés | Túl nagy leszorítás kell a stabilitáshoz. | A textil csúszik a gyöngyök súlya alatt. Válts magnetic embroidery hoop megoldásra a jobb fogásért, súrlódási nyomok nélkül. |
Üzleti szempont: mikor érdemes fejleszteni?
Sikeresen felszerelted az egységet. De ha azt veszed észre, hogy napi órákat visz el a beállítás a varrás helyett, akkor a szűk keresztmetszet már nem a tudásod – hanem a felszerelésed.
Döntési fa: itt az ideje skálázni?
- Nagy volumen, egyfejes gép?
Ha heti 50+ pólón futtatsz gyöngyös mintákat egyetlen gépen, az átállási idő megeszi a hasznot. Ilyenkor szokott felmerülni ipari hímzőgépek kategóriájú, többfejes megoldás vagy dedikált gyöngyös gép. - Vastag anyagoknál szenvedsz?
A gyöngyöző egység plusz súlyt és ellenállást ad. Ha a keret „felpattan” vagy nyomot hagy, a hagyományos keret elérte a határát.- Megoldás: válts mágneses hímzőkeret hímzőgéphez típusú megoldásra: vastag kabátanyagoknál és gyöngyös, nehezebb textíliáknál is stabilan fog, csavarozós „kézfárasztás” nélkül.
- Összetett gyártási futások?
Ha gyöngyöt, flittert és sok színt kombinálsz, egy egyszálas gép nem hatékony. Profi műhelyek ilyenkor lépnek tovább többtűs hímzőgépek eladó irányba, hogy a kiegészítők tartósan fent maradhassanak, és a feladatok jobban szétoszthatók legyenek.
Végső ellenőrzőlisták
Előkészítés (Mehet / Nem mehet)
- Új tű felszerelve.
- Felfekvő felületek tiszták (szösz/olaj nélkül).
- 5 mm-es villáskulcs kéznél.
- Biztonság: gép kikapcsolva vagy vészleállító aktív, amikor a tű közelében dolgozol.
Beállítás
- Egység lazán rögzítve (állításhoz).
- Kábelek csatlakoztatva (kattanás ellenőrizve).
- Kábelek rögzítve, nem érnek mozgó alkatrészhez.
- KRITIKUS: magasság beállítva 5 mm-es távtartóval a végleges meghúzás előtt.
- Csavarok véglegesen meghúzva.
Üzem
- Kézi leengedéses próba: tű középen X és Y irányban.
- Az adagoló mechanika simán mozog (nem szorul).
- Próba alacsony sebességen (hang alapján rendben).
- Nincs ütközés a talppal vagy a kerettel.
Ha ezt a protokollt követed, fizikára (távtartó) és ellenőrzött beállításokra támaszkodsz – nem szerencsére. Ez választja el a „hobbiszintű” felszerelést a professzionális, mérnöki pontosságú beállítástól.
