Rotulación manual y digitalización de logos en Wilcom e4.2: Column A, satén limpio y menos sorpresas en el bordado

Preparación: importar y dejar listo el gráfico

La digitalización manual es la parte “ingeniería” del bordado. Es la diferencia entre un diseño que corre fluido y uno que rompe hilo cada pocos minutos. En esta masterclass vamos a digitalizar un logo de dos partes—“Miami” (script) y “FLORIDA CIRCUIT” (bloque)—usando Wilcom EmbroideryStudio e4.2.

El objetivo: no es calcar una imagen. Es construir un “mapa de puntadas” que tenga en cuenta el tirón del hilo y el movimiento real de la máquina.

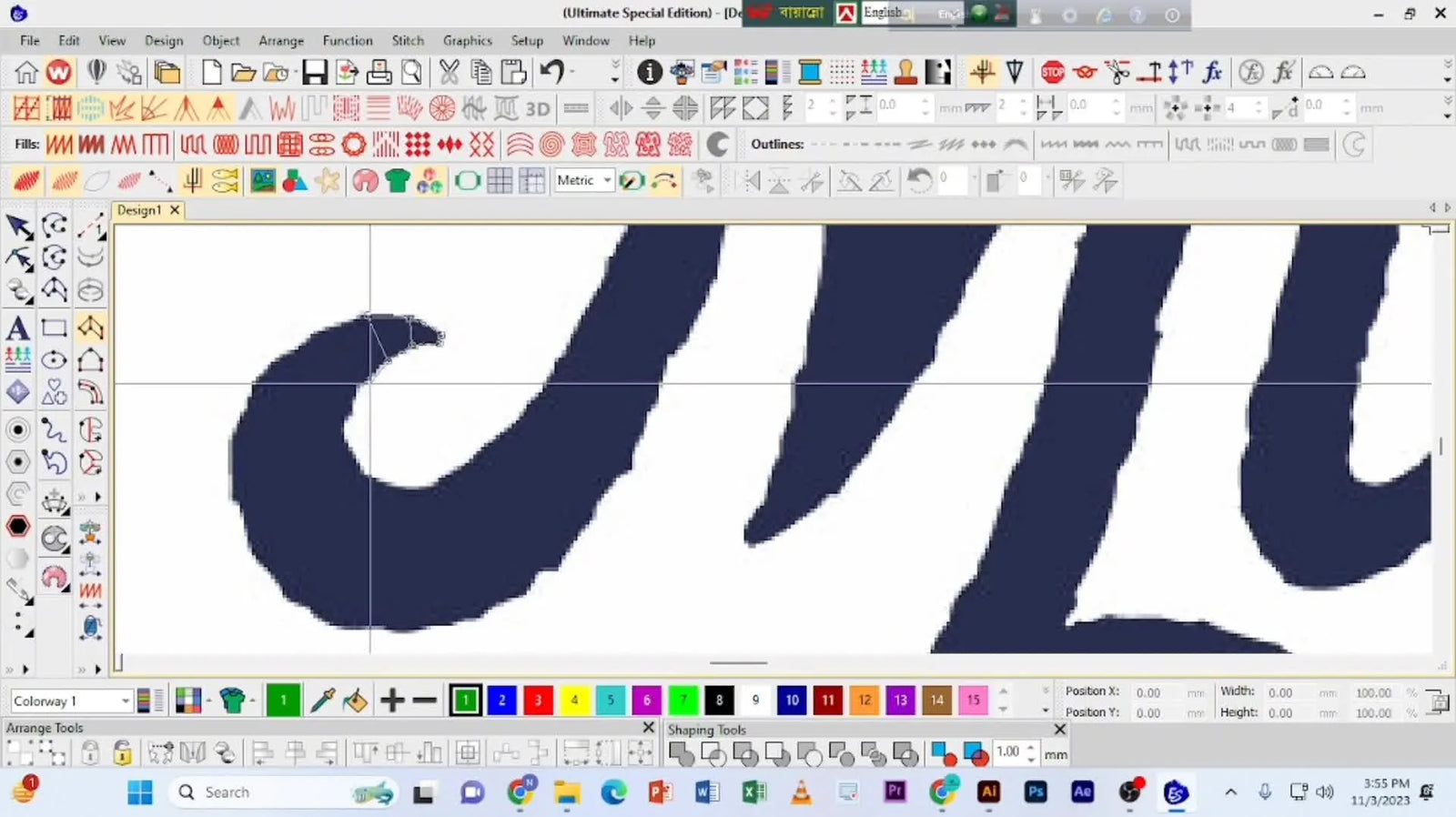

Paso 1 — Importar el bitmap (JPG)

1. Ubica la herramienta: haz clic en el icono Import Graphic en la barra superior.
2. Selecciona el archivo: busca tu carpeta. Si el archivo no aparece, cambia el desplegable de tipo de archivo a All Graphic Files o JPG.
3. Confirma: la imagen debe verse en el área de trabajo.

Chequeo visual: deberías distinguir con claridad los bordes “pixelados” de las letras. Si a zoom 100% se ve borroso, te costará colocar nodos con precisión.

Paso 2 — Recortar el bitmap para eliminar espacio en blanco

¿Por qué hacerlo? Un fondo blanco grande te obliga a trabajar con una vista más abierta de lo necesario. Recortar te centra en el logo y hace el trabajo más limpio.

1. Selecciona: clic una vez sobre la imagen.
2. Ruta: ve a Graphics > Crop Bitmap.
3. Acción: elige la herramienta Rectangle.
4. Ejecuta: arrastra un recuadro ajustado alrededor del logo. Deja solo ~5 mm de margen blanco alrededor del texto.

Métrica de éxito: el lienzo queda ajustado al logo y el espacio de trabajo se siente menos “cargado”.

Paso 3 — Bloquear la imagen para que no se mueva

Esto no es negociable. Si el bitmap se desplaza aunque sea 1 mm mientras haces zoom y trabajas fino, tu diseño quedará desalineado y normalmente lo descubrirás tarde: en la prueba de bordado.

1. Selecciona: clic sobre la imagen de fondo.
2. Bloquea: pulsa K en el teclado.

Chequeo rápido: intenta hacer clic y arrastrar la imagen. Debe quedar “congelada”. Si se mueve, pulsa K otra vez.

Comprobación rápida de tamaño (antes de digitalizar)

El diseño mostrado es de aproximadamente 30 cm de ancho (tipo “espalda de chaqueta”).

• Nota de física: a este tamaño, un satén ancho sin división (ver “Auto Split” más abajo) tiende a quedar flojo y con riesgo de enganche.
• Nota de producción: si piensas reducirlo después para pecho izquierdo (10 cm), lo más seguro es digitalizar desde el inicio a ese tamaño. Reducir un archivo grande suele generar problemas de densidad.

El arte de la digitalización manual: usar Column A

Aquí entramos en “modo producción”. El auto-digitalizado suele crear “contornos” como un libro para colorear; en cambio, con Column A construyes “orillas/bancos” (como un río). Eso te da control real sobre los ángulos de puntada.

Paso 4 — Digitalizar la “M” script con Column A

1. Herramienta: activa Column A.
2. Concepto: imagina la letra como una carretera. Colocas marcadores en el lado izquierdo y en el lado derecho, en pares.
3. Técnica de entrada (clave):
   • Clic izquierdo = punto de esquina / línea recta. (Úsalo en puntas y quiebres de la “M”).
   • Clic derecho = punto de curva. (Úsalo en barrigas y curvas).
4. Flujo: recorre la “M” colocando un par de puntos cada vez que cambie de forma de manera notable el ancho o la curvatura.

Chequeo visual: fíjate en el wireframe amarillo. Las líneas que conectan los dos “bancos” deben verse como peldaños de una escalera: representan el ángulo del hilo.

Por qué importa el método clic izquierdo / clic derecho

La máquina no tolera el caos. Demasiados nodos confunden el trazado y generan curvas “dentadas” que en tela se ven poco profesionales.

• Regla pro: usa el mínimo número de nodos que te permita definir bien la forma.
• Ancla visual: una curva correcta se ve fluida, no “a escalones”.

Pasada de refinado — Reshape para un flujo de puntada más suave

Nadie lo deja perfecto al primer clic.

1. Herramienta: selecciona Reshape (icono tipo editor de nodos).
2. Acción: mueve nodos para suavizar bordes. Ajusta los “peldaños” (ángulos) para que acompañen la curva de forma natural.

Punto de control: el satén debe girar esquinas con suavidad. Si ves acumulación de puntadas en el interior de un giro cerrado, abre un poco los ángulos.

“Ojo con esto” (dolor típico al aprender)

Una duda habitual al empezar es: “¿Por qué mi curva se ve cuadrada?” Respuesta: normalmente se colocó un punto recto (clic izquierdo) donde debía ir un punto de curva (clic derecho). Selecciona el nodo y usa la barra espaciadora para alternar entre esquina y curva.

Ajustes esenciales: Underlay y Auto Split

Aquí es donde blindas el diseño contra fallos físicos. Que se vea bonito en pantalla no significa que bordará bien si el hilo y la tela se deforman.

Paso 5 — Configurar underlay (Center Run) y longitud de underlay

El underlay es la cimentación: ancla la tela al estabilizador antes de colocar el satén visible.

1. Propiedades: abre Object Properties del objeto Column A.
2. Pestaña: entra en Underlay.
3. Ajustes:
   • Underlay Type: Center Run (una línea por el centro).
   • Underlay Length: 2.00 mm.

Por qué 2,00 mm: una longitud más corta ayuda a que la base quede firme. Si es demasiado larga, el underlay puede quedar “suelto” y no sujetar.

Paso 6 — Evitar satén largo y flojo con Auto Split

En la práctica, un satén largo (aprox. >7 mm) es un riesgo de enganche y además se ve flojo: no refleja la luz de forma uniforme.

1. Propiedades: ve a la pestaña Fills.
2. Acción: activa Auto Split.
3. Ajustes:
   • Auto Split Length: 7.00 mm.
   • Stitch Spacing (Density): 0.40 mm.

El “por qué” de la densidad (0,40 mm):

• 0,35 mm: puede quedar demasiado cerrado en muchas telas; aumenta riesgo de roturas.
• 0,45 mm: puede quedar abierto; la tela puede “asomar”.
• 0,40 mm: punto estándar muy usado con hilo de bordado 40wt.

Qué corrige realmente Auto Split

Sin Auto Split, una zona ancha del satén genera una lazada larga.

• Riesgo: se engancha con dedos, joyas o lavado y puede arrancar puntadas.
• Solución: Auto Split obliga a una penetración intermedia que “ancla” el hilo sin cambiar el aspecto general del satén.

Conectar segmentos: usar Run Stitch como desplazamiento

Sonido de eficiencia: una máquina que para a cortar todo el tiempo hace “clac-clac”. Una máquina productiva mantiene un zumbido continuo.

Paso 7 — Añadir un run de desplazamiento para evitar cortes

Cada corte puede sumar segundos. En producción, esos segundos se convierten en minutos por prenda.

1. Lógica: identifica partes de la “M” que se tocan o se solapan.
2. Herramienta: selecciona Run Stitch.
3. Acción: digitaliza un recorrido desde el final de un segmento hasta el inicio del siguiente.
4. Colocación: asegúrate de que ese run quede dentro del área que luego cubrirá el satén.

Chequeo visual: debe verse como una línea fina conectando barras de satén. Métrica de éxito: al reproducir el recorrido (Shift+R), el movimiento debe fluir sin que aparezca un “Trim” entre esos segmentos.

Consejo pro: por qué conviene digitalizar manualmente el texto de bloque

Las fuentes de auto-lettering van bien para nombres, pero en logos el texto suele estar modificado. Digitalizar manualmente el bloque te permite respetar el branding exacto.

Paso 8 — Digitalizar “FLORIDA CIRCUIT” manualmente con Column A

1. Método: usa la misma herramienta Column A.
2. Técnica: en letras de bloque como “F” o “L”, usa mayormente clic izquierdo para esquinas marcadas.

Punto de control: las esquinas deben verse nítidas (90° o lo que marque el arte), no redondeadas.

Paso 9 — Duplicar letras repetidas para mantener consistencia

No digitalices la “I” tres veces desde cero: es muy difícil que queden idénticas, y el ojo lo nota.

1. Crea: digitaliza una “I” (o “R”) perfecta.
2. Clona: selecciónala y usa Duplicate (Ctrl + D).
3. Mueve: arrastra la copia a su nueva posición.

Realidad de producción: así aseguras el mismo conteo de puntadas y un comportamiento de tirón consistente en cada letra repetida.

Preparación

La digitalización está lista, pero la batalla solo va a la mitad. Ahora pasamos del ordenador al mundo físico: aquí es donde muchos fallan, no por el software, sino por la preparación.

Si trabajas en producción, la eficiencia aquí manda. Muchos profesionales usan estaciones de colocación del bastidor para que la colocación en pecho sea igual en la Camiseta #1 y en la #50.

Consumibles “ocultos” y chequeos previos (no los saltes)

Necesitas más que hilo. Asegúrate de tener:

• 3. Spray adhesivo / archivo de hilvanado: para fijar el estabilizador a la tela si no estás bastidorando con tensión suficiente.
• 2. Agujas nuevas: 75/11 es estándar. En punto/tejidos elásticos, usa punta de bola (BP). En tejidos planos, punta aguda.
• 3. Tijeras/snips: mantenlas afiladas. Un corte malo deja inicios “peludos”.
• 4. El bastidor correcto: no uses un bastidor enorme para un diseño pequeño; la vibración empeora la calidad.

Checklist — Preparación (antes de digitalizar “en serio”)

• Visual: ¿El arte tiene buena resolución?
• Escala: ¿El tamaño del diseño está definido? (No redimensiones más de 10% después de digitalizar).
• Recursos: ¿Tengo los colores de hilo correctos (Pantone si aplica)?
• Estado: ¿La máquina está limpia? (Revisa pelusa en el área de bobina).

Configuración

La configuración define variables. El archivo de digitalización da instrucciones, pero el bastidor y el estabilizador determinan cómo obedece la tela.

Bastidorar perfectamente a escuadra es difícil y requiere práctica. Para reducir esa curva de aprendizaje, muchos talleres invierten en buen hardware. Muchos operadores comparan bastidores de bordado para máquina de bordar buscando soluciones que reduzcan las marcas del bastidor y la fatiga en muñecas.

Árbol de decisión — Elegir estabilizador para tu prueba de bordado

Sigue esta lógica para evitar fruncidos:

• Escenario A: ¿La tela es elástica (camiseta, polo, tejido técnico)?
  • VEREDICTO: Estabilizador cut-away.
  • Por qué: el punto se estira. El cut-away mantiene la forma; el tear-away puede deformarse tras el primer lavado.
• Escenario B: ¿La tela es estable (denim, canvas, sarga)?
  • VEREDICTO: Estabilizador tear-away.
  • Por qué: la tela ya aporta soporte; solo necesitas estabilidad durante el bordado.
• Escenario C: ¿La superficie es peluda (forro polar, toalla)?
  • VEREDICTO: Cut-away + topper soluble en agua (Solvy).
  • Por qué: el topper evita que las puntadas se hundan en el pelo.

Checklist — Configuración (lado software)

• Vector: el bitmap está bloqueado (K).
• Flujo: puntos de inicio/fin lógicos.
• Física: underlay activado (Center Run / 2.00 mm).
• Física: Auto Split activado (7.00 mm) para zonas anchas.
• Guardado: guarda un master (.EMB) y un archivo máquina (.DST/.PES).

Operación

Ahora ejecutamos. Ya sea una doméstica de una aguja o una máquina de bordar multiaguja, la lógica es la misma.

Si tu objetivo es volumen, la consistencia es tu moneda. En prendas, muchos talleres reducen tiempo pasando de la alineación manual a una estación de colocación del bastidor para bordado: puedes preparar la siguiente prenda mientras la máquina borda la actual.

Flujo de operación paso a paso (con checkpoints)

1. Digitaliza el script: empieza por las formas más claras.
   • Check: clic derecho para curvas.
2. Refina: usa Reshape.
   • Check: ángulos con flujo continuo.
3. Aplica física: densidad y underlay.
   • Check: densidad 0.40 mm.
4. Conecta: añade runs de desplazamiento.
   • Check: sin cortes entre segmentos conectados.
5. Texto de bloque: digitaliza y duplica.
   • Check: texto nivelado y espaciado uniforme.

“Pro tip” basado en una duda típica

“¿Cómo me hago más rápido?” Ejercicio de velocidad: toma una sola letra “S”. Digitalízala 10 veces. Intenta usar menos nodos cada vez. La versión con menos nodos que aún se vea como “S” suele bordar mejor.

Checklist — Operación (lado máquina)

• Bobina: ¿hay hilo suficiente para toda la corrida? (comprueba visualmente).
• Ruta del hilo: ¿el hilo superior está bien asentado en los discos de tensión?
• Bastidor: ¿hay tensión tipo “piel de tambor”?

Controles de calidad

No confíes solo en la pantalla. La pantalla no muestra tensión real, tirón de tela ni desviación de aguja.

Controles en pantalla (Wilcom)

• Recorridos: pulsa T para true view y verifica que los runs de desplazamiento no asomen bajo el satén.
• Inicio/paro: confirma que están donde lo necesita tu máquina.

Controles reales (la “prueba del pulgar”)

Haz una prueba de bordado.

1. Frota con el pulgar el satén. Debe sentirse suave y ligeramente elevado. Si se siente “áspero”, puede haber demasiada densidad o falta de underlay.
2. Dobla la tela. Si queda rígido como un parche, baja densidad o cambia underlay de “Tatami” a “Center Run”.
3. Mira de cerca. ¿Las esquinas están nítidas? Si se redondean, ajusta Pull Compensation (a menudo 0.2 mm–0.4 mm).

Si bordas prendas en volumen, la consistencia de bastidorado se vuelve una variable de calidad. Muchos talleres adoptan un flujo tipo estación de colocación del bastidor hoopmaster (o sistemas magnéticos compatibles) porque la colocación repetible reduce rechazos.

Solución de problemas

Cuando algo falla (y pasará), mantén la calma y sigue el orden: recorrido -> aguja -> archivo.

Síntoma: puntadas largas y flojas / bucles colgando

• El porqué: la columna es demasiado ancha o la máquina está haciendo puntadas demasiado largas sin “anclar”.
• La solución:
  1. Verifica que Auto Split esté activado (7.00 mm).
  2. Revisa tensión (la tensión superior puede estar floja).

Síntoma: la imagen se mueve mientras digitalizas

• El porqué: el bitmap no está bloqueado.
• La solución: selecciona la imagen -> pulsa K.

Síntoma: marcas del bastidor (anillo marcado en la tela)

• El porqué: los bastidores tradicionales dependen de presión/fricción y pueden aplastar fibras o dejar brillo en tejidos delicados.
• La solución: mejorar herramientas; por eso muchos profesionales pasan a bastidores magnéticos.

Síntoma: dolor de muñeca o frustración al bastidorar prendas gruesas

• El porqué: forzar un aro plástico sobre costuras gruesas requiere mucha fuerza.
• La solución: si el cuello de botella es el bastidorado, pasar a bastidores de bordado magnéticos puede reducir marcas del bastidor y acelerar la carga en muchas prendas. Los bastidores magnéticos encajan por imán y toleran mejor costuras gruesas.

Resultados

Siguiendo este flujo, pasas de “adivinar” a “ingenierizar”. Tu logo coincide con el arte y, más importante, queda estructuralmente sólido para bordar.

Así se ve lo “profesional”

• Sin huecos: el satén cubre lo suficiente (Pull Comp) para que no se vea tela.
• Sin rigidez extrema: el bordado queda flexible, no como un parche duro.
• Reverso limpio: por detrás se aprecia aprox. 1/3 de hilo de bobina en el centro de las columnas de satén.

Ruta de mejora de herramientas (de aprender a ganar)

Dominar el software es el Paso 1. Dominar el flujo de trabajo es el Paso 2. Si tu digitalización ya es buena pero la producción sigue lenta, el cuello de botella suele ser el tiempo de bastidorado. Para escalar, investiga métodos de cómo usar bastidor de bordado magnético frente a bastidores tradicionales y compáralos por velocidad, protección de la tela y ergonomía. Cuando llegas a 50+ camisetas al día, la herramienta correcta marca la diferencia entre rentabilidad y agotamiento.
